Tragwerksanalyse als Machbarkeitsstudie einer geplanten Aufstockung

Das Parkdeck der Liegenschaft Industriestrasse 1 in Zollikofen soll mit einem Gebäude aufgestockt werden. Die Schwierigkeit dabei: Die Plangrundlagen des Erdgeschosses sowie der vier Untergeschosse fehlen komplett. GEOTEST wurde deshalb beauftragt, in einer mehrteiligen Untersuchung die für die statischen Nachweise erforderlichen Parameter zu detektieren und gleichzeitig den Zustand der relevanten Bauteile zu untersuchen.

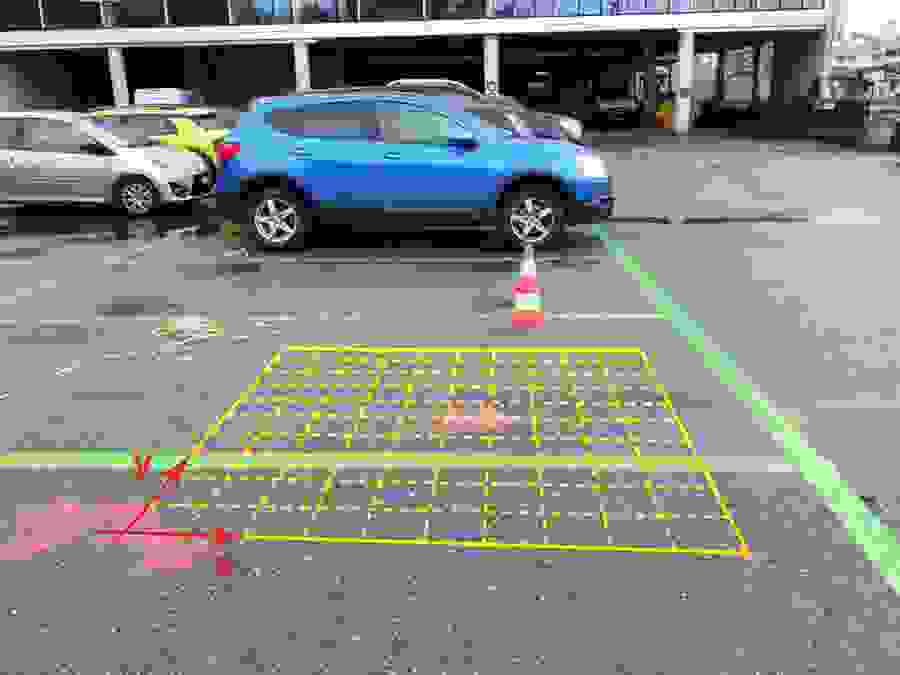

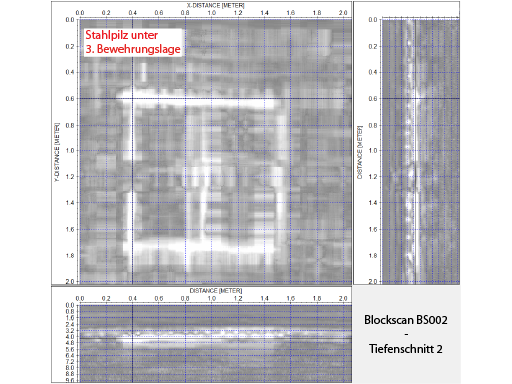

Im ersten Schritt wurde die Decke über dem Erdgeschoss (Parkdeck) für eine statische Nachrechnung genauer untersucht. Insbesondere konnte mittels eingesetztem 3D-Impuls-Radar-Verfahren die vorhandene Durchstanzbewehrung in Form von eingebauten Stahlpilzen zerstörungsfrei detektiert werden.


Im zweiten Schritt ist die Bewehrungssituation in den Stützen, Decken und Aussenwänden sowie die Betonqualität hinsichtlich der Druckfestigkeit in allen Etagen aufgedeckt worden.

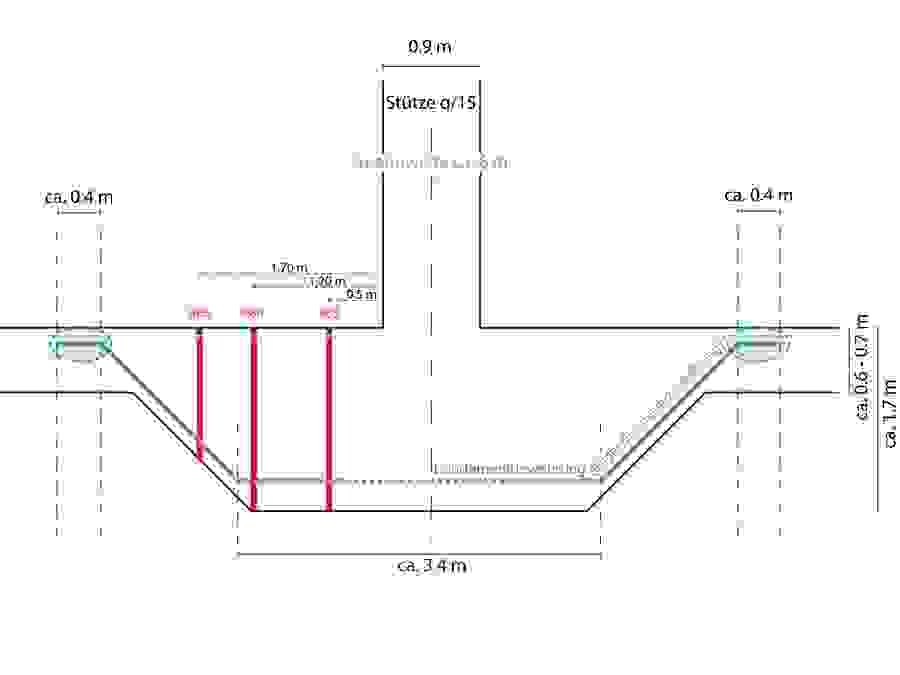

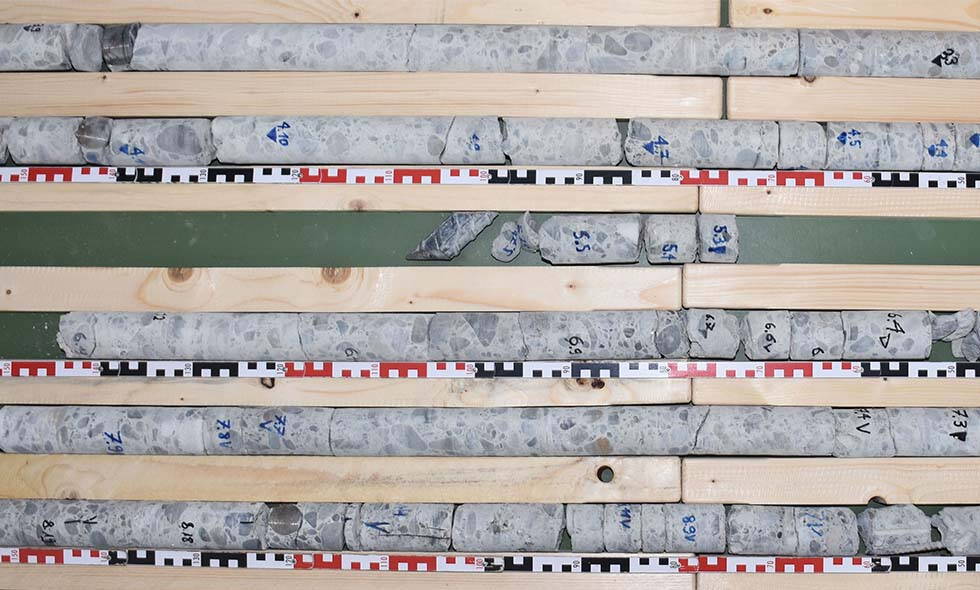

Im dritten Schritt wurden Untersuchungen an den Fundamenten durchgeführt. Diese dienten dem projektbegleitenden Ingenieur für detailliertere statische Berechnungen mit dem Ziel, trotz Aufstockung aufwändige Verstärkungsmassnahmen an den Fundamenten einsparen zu können. Dank einem Zusammenspiel aus zerstörungsfreien Prüfungen mit Impuls-Radar und gezielten, meterlangen Kernbohrungen konnten aussagekräftige Informationen über Geometrie und Bewehrung von einer Fundamentvertiefung ermittelt werden. Anschliessend verifizierten wir auf der Basis dieser Erkenntnisse Lage und Ausdehnung von weiteren neun Fundamentvertiefungen rein zerstörungsfrei mit Impuls-Radar.
